特点
- 1x Intel® I350-AM2
- 2x 1GbE RJ45 PoE+接口
- 支持VMDq, SR-IOV
描述
NCG201网络扩展模块采用Intel® I350网络芯片，支持2x 1GbERJ45 PoE+ 端口，每个端口可提供30W。支持SR-IOV功能，能够为虚拟机提供DMA访问。
规格
|
平台
|
|
|
参数
|
扩展模块
|
|
网络芯片
|
1x Intel® I350-AM2 |
|
PCI-E Switch
|
– |
|
特点
|
支持VMDq, SR-IOV |
|
网络接口
|
2x 1GbE RJ45 PoE+接口 |
| PoE协议 | IEEE 802.3at, 54V/30W |
| PoE输出 | 每个端口54V/25.5W |
|
Bypass
|
– |
|
总线类型
|
PCIe Gen 2 x8
|
|
物理尺寸
|
尺寸(W x D x H): 74 x 194 x 29 mm 重量(带托盘): 360g 重量(不带托盘): 170g |
|
环境
|
|
|
工作
环境 |
温度: 0-45°C
湿度: 20-90% |
|
存储
环境 |
温度: -40-70°C 湿度: 5-95% @ 55°C |
|
操作系统
|
Windows, Linux, FreeBSD
|
订购信息
|
NCG201A
|
1x Intel® I350-AM4,2x 1GbE RJ45 POE+接口,端口顺序从右到左 |

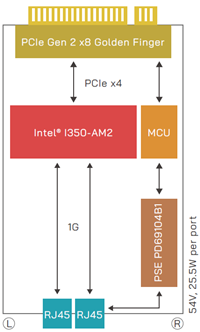

框图
LED
|
LED
|
状态
|
描述
|
| 网口左指示灯 (LNK/ACT) |
绿色
|
连接：常亮
工作状态：闪烁 |
| 网口右指示灯 (Speed) |
橘色
|
1 Gbps数据速率 |
|
绿色
|
100 Mbps数据速率 | |
|
关闭
|
10 Mbps或更低的数据速率 |
