特点
- 1x Intel® I350-AM4
- 4x 1GbE SFP网络接口
- 2对Gen 3 Bypass
- 支持VMDq, SR-IOV
描述

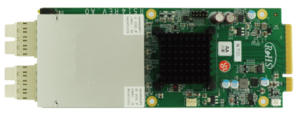

R514网络扩展模块采用Intel® I350-AM4网络芯片，支持4x1GbE SFP网络接口，提供2对光bypass功能，可用于不同的网络要求。支持SR-IOV功能，能够为虚拟机提供DMA访问。
规格
|
平台
|
|
|
参数
|
扩展模块
|
|
网络芯片
|
1x Intel® I350-AM4 |
|
PCI-E Switch
|
– |
|
特点
|
支持VMDq, SR-IOV |
|
网络接口
|
4x 1GbE SFP网络接口 |
|
Bypass
|
2对Gen 3 Bypass
|
|
总线类型
|
PCIe Gen 2 x8
|
|
物理尺寸
|
尺寸(W x D x H): 74 x 194 x 29 mm 重量(带托盘): 343g 重量(不带托盘): 153g |
|
环境
|
|
|
工作
环境 |
温度: 0-45°C
湿度: 20-90% |
|
存储
环境 |
温度: -40-70°C 湿度: 5-95% @ 55°C |
|
操作系统
|
Windows, Linux, FreeBSD
|
订购信息
|
R514A
|
1x Intel® I350-AM4, 4x 1GbE SFP千兆光接口, 2对带多模式收发器的Gen 3 Bypass, 端口顺序从右到左 |
|
R514AL
|
1x Intel® I350-AM4, 4x 1GbE SFP千兆光接口, 2对带多模式收发器的Gen 3 Bypass, 端口顺序从左到右 |
|
R514B
|
1x Intel® I350-AM4, 4x 1GbE SFP千兆光接口, 2对带单模收发器的Gen 3 Bypass(20KM), 端口顺序从右到左 |

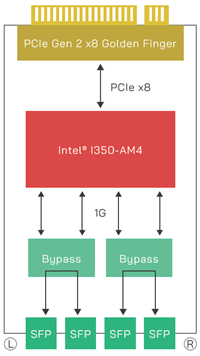

框图
LED
|
LED
|
状态
|
描述
|
|
网口左指示灯
(Speed) |
橘色
|
1 Gbps数据速率
|
|
网口右指示灯
(LNK/ACT) |
绿色
|
连接: 常亮
工作状态：闪烁 |
|
Bypass灯
|
黄色
|
开启Bypass
|
