特点
- 1x Intel® X710-BM2
- 2x 10GbE SFP+网络接口
- 1对Gen 3 Bypass
- 支持VMDq, SR-IOV, DDP, DPDK
描述

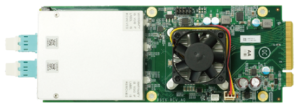

R516网络扩展模块采用Intel® X710-BM2网络芯片，支持2x10GbE SFP+网络接口。提供1对光bypass功能，可用于不同的网络要求。支持SR-IOV功能，能够为虚拟机提供DMA访问。
规格
|
平台
|
|
|
参数
|
扩展模块
|
|
网络芯片
|
1x Intel® X710-BM2 |
|
PCI-E Switch
|
– |
|
特点
|
支持VMDq, SR-IOV, DDP, DPDK |
|
网络接口
|
2x 10GbE SFP+网络接口 |
|
Bypass
|
1对Gen 3 Bypass
|
|
总线类型
|
PCIe Gen 3 x8
|
|
物理尺寸
|
尺寸(W x D x H): 74 x 194 x 29 mm 重量(带托盘): 327g 重量(不带托盘): 137g |
|
环境
|
|
|
工作
环境 |
温度: 0-45°C
湿度: 20-90% |
|
存储
环境 |
温度: -40-70°C 湿度: 5-95% @ 55°C |
|
操作系统
|
Windows, Linux, FreeBSD
|
订购信息
|
R516B
|
1x Intel® X710-BM2, 2x 10GbE SFP+万兆光接口, 1对带多模式收发器的Gen 3 Bypass, 端口顺序从右到左 |
|
R516BL
|
1x Intel® X710-BM2, 2x 10GbE SFP+万兆光接口, 1对带多模式收发器的Gen 3 Bypass, 端口顺序从左到右 |
|
R516C
|
1x Intel® X710-BM2, 2x 10GbE SFP+万兆光接口, 1对带单模收发器的Gen 3 Bypass(20KM), 端口顺序从右到左 |

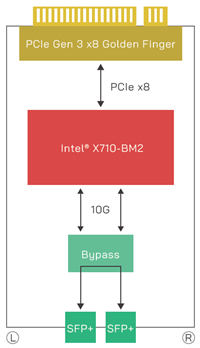

框图
LED
|
LED
|
状态
|
描述
|
|
网口左指示灯
(Speed) |
蓝色
|
10 Gbps数据速率
|
|
网口右指示灯
(LNK/ACT) |
绿色
|
连接: 常亮
工作状态：闪烁 |
|
Bypass灯
|
黄色
|
开启Bypass
|
