特点
- 1x Intel® I350-AM4
- 2x 1GbE RJ45网络接口+ 2x 1GbE SFP网络接口
- 1对Gen 3 Bypass(可选)
- 支持VMDq, SR-IOV
描述
R617网络扩展模块采用Intel® I350-AM4网络芯片，支持2x1GbE RJ45+2x 1GbE SFP网络接口。提供1对bypass功能，可用于不同的网络要求。支持SR-IOV功能，能够为虚拟机提供DMA访问。
规格
|
平台
|
|
|
参数
|
扩展模块
|
|
网络芯片
|
1x Intel® I350-AM4 |
|
PCI-E Switch
|
– |
|
特点
|
支持VMDq, SR-IOV
|
|
网络接口
|
2x 1GbE RJ45网络接口 2x 1GbE SFP网络接口 |
|
Bypass
|
1对Gen 3 Bypass(可选) |
|
总线类型
|
PCIe Gen 2 x8
|
|
物理尺寸
|
尺寸(W x D x H): 74 x 194 x 29 mm 重量(带托盘): 345g 重量(不带托盘): 155g |
|
环境
|
|
|
工作
环境 |
温度: 0-45°C
湿度: 20-90% |
|
存储
环境 |
温度: -40-70°C 湿度: 5-95% @ 55°C |
|
操作系统
|
Windows, Linux, FreeBSD
|
订购信息
| R617A | 1x Intel® I350-AM4, 2x 1GbE RJ45接口+ 2x1GbE SFP千兆光接口,端口顺序从右到左 |
| R617AL | 1x Intel® I350-AM4, 2x 1GbE RJ45接口+ 2x1GbE SFP千兆光接口,端口顺序从左到右 |
| R617B | 1x Intel® I350-AM4, 2x 1GbE RJ45接口+ 2x1GbE SFP千兆光接口, 1对Gen 3 Bypass, 端口顺序从右到左 |
| R617BL | 1x Intel® I350-AM4, 2x 1GbE RJ45接口+ 2x1GbE SFP千兆光接口, 1对Gen 3 Bypass, 端口顺序从左到右 |

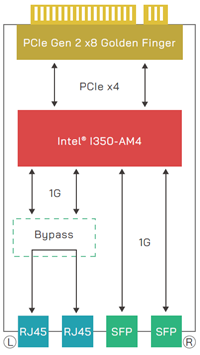

框图
LED
|
LED
|
状态
|
描述
|
| RJ45网口左指示灯 (LNK/ACT) |
绿色
（闪烁） |
工作状态
|
|
关闭
|
未连接
|
|
|
RJ45网口右指示灯
(Speed) |
绿色
|
1Gbps数据速率
|
|
黄色
|
100Mbps数据速率
|
|
|
关闭
|
10Mbps数据速率或者
未连接 |
|
| SFP网口指示灯 (LNK/ACT) |
绿色
|
连接: 常亮
工作状态: 闪烁 |
| Bypass灯 |
绿色
|
开启Bypass功能
|
